產品名稱：

雙向壓對焊蝶閥

所屬分類：

蝶閥系列

產品簡介：

三偏心雙向金屬密封焊接蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)嘟橘|(zhì)流動。

在線咨詢聯系我們

產品詳情

【產品用途】

三偏心雙向金屬密封焊接蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)嘟橘|(zhì)流動。

【產品特點】

1、蝶閥為雙向承壓，雙向金屬密封，特殊的結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密封面不易損壞，提高閥門的使用壽命。
2、操作扭矩較小，轉90度啟閉，輕便迅速。
3、流阻小，具有良好的水力特性，流量特性近似傾斜直線，節能效果好，雙向密封對水流無方向要求。
4、密封可靠，啟閉壽命達數25000次以上。
5、閥板采用符合流體力學性能的雙平板桁架式多流道設計。

【執行標準】

設計制造標準：GB/T 12238-2008、JB/T8527-1997
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

【性能參數】

型號		D363H-10	D363H-10P	D363H-10R
		D363H-16	D363H-16P	D363H-16R
		D363H-25	D363H-25P	D363H-25R
		D363H-40	D363H-40P	D363H-40R
工作壓力（MPa）		1.0~4.0
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

【主要外形和連接尺寸】

公稱通徑DN(mm)	L	1.0MPa		1.6MPa
公稱通徑DN(mm)	L	H1	H	H1	H
100	190	280	390	280	390
125	200	300	420	300	420
150	210	320	460	320	460
200	230	370	550	370	550
250	250	420	620	420	620
300	270	500	750	500	750
350	290	530	800	530	800
400	310	570	870	570	870
450	330	600	920	600	920
500	350	680	1040	680	1040
600	390	750	1190	750	1190
700	430	810	1290	810	1290
800	470	905	1440	905	1440
900	510	960	1550	960	1550
1000	550	1010	1650	1010	1650
1200	630	1175	1920	1175	1920
1400	710	1310	2170	1310	2170
1600	790	1460	2440	1460	2440
1800	870	1560	2650	1560	2650
2000	950	1670	2860	1670	2860
公稱通徑DN(mm)	L	2.5MPa		4.0MPa
公稱通徑DN(mm)	L	H1	H	H1	H
100	190	280	390	280	390
125	200	300	420	300	420
150	210	320	460	320	460
200	230	370	550	370	550
250	250	420	620	420	620
300	270	500	750	500	750
350	290	530	800	530	800
400	310	570	870	570	870
450	330	600	920	600	920
500	350	680	1040	680	1040
600	390	750	1190	750	1190
700	430	810	1290	/	/
800	470	905	1440	/	/
900	510	960	1550	/	/
1000	550	1010	1650	/	/
1200	630	1175	1920	/	/
1400	710	/	/	/	/
1600	790	/	/	/	/
1800	870	/	/	/	/
2000	950	/	/	/	/

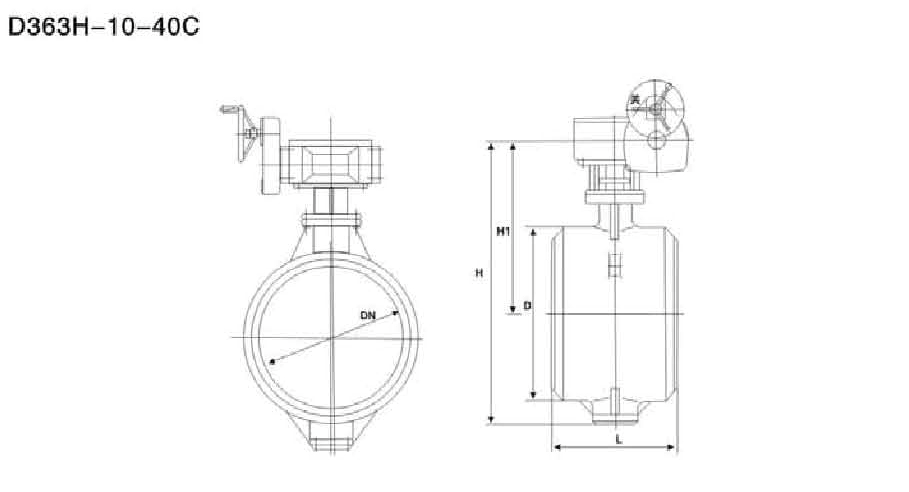

【結構圖片】
