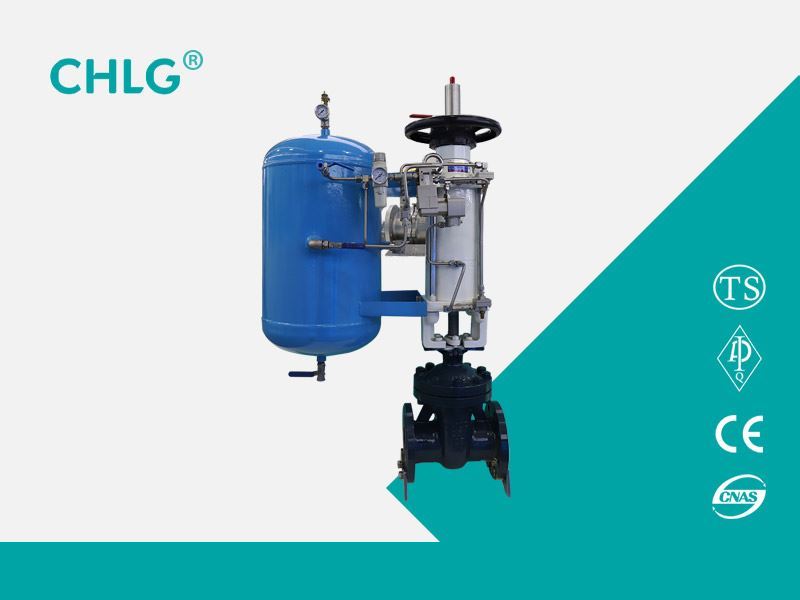

產品名稱：

氣動閘閥

所屬分類：

閘閥系列

產品簡介：

集團生產的不銹鋼閘閥：閥體、閥蓋、閘板、閘桿使用不銹鋼材料，閥座密封面為聚四氟乙烯、不銹鋼+硬質合金或堆焊硬質合金，填料一般采用硬質合金、聚四氟乙烯、石棉石墨或柔性石墨。公稱尺寸 DN15~DN800，工作壓力 1.6MPa~20.0MPa，適用溫度 ≤200℃，適用于硝酸類、弱腐蝕性介質管路中。

在線咨詢聯系我們

產品詳情

【產品用途】

【產品特點】

1、采用奧氏體不銹鋼，對氧化性酸介質擁有良好的耐蝕性。

2、介質流經不銹鋼閘閥時不改變其流動方向，流體阻力小。

3、閘板運動方向與介質流動方向相垂直，啟閉力矩小，開閉較省力。

4、介質流動方向不受限制，不擾流、不降低壓力，介質可從閘閥兩側任意方向流過、均能達到使用的目的，適用于介質流動方向可能改變的管路中。

5、閘板垂直置于閥體內，結構長度較短。

6、密封性能好。全開時密封面受沖蝕較小。

【執行標準】

設計規范：GB/T 12234

結構長度：GB/T 12221

連接法蘭：JB/T 79.1

試驗與檢驗：JB/T 9092

壓力-溫度：GB/T 9131

產品標識：GB/T 12220

【性能參數】

公稱壓力PN（MPa)	殼體	試驗壓力（MPa)		上密封
公稱壓力PN（MPa)	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

【適用介質和適用溫度】

殼體材料	適用介質	適用溫度（℃）
鉻鎳鈦鋼（P型）	硝酸類	≤200
鉻鎳鉬鈦鋼（R型）	醋酸類	≤200

【主要零件材料】

閥體、閥蓋	閥板、閥座	閥桿	閥桿螺母	填料	手輪
鉻鎳鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鈦不銹鋼	鋁青銅	聚四氟乙烯	可鍛鑄鐵
鉻鎳鉬鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鈦不銹鋼	鋁青銅	聚四氟乙烯	可鍛鑄鐵

【主要外形和連接尺寸】

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

【結構圖片】
